讲解中心供氧系统管道规格及管道布置方法

厂家讲解中心供氧系统管道规格及管道布置方法,对于中心供氧系统我们大家都知道对于管道设备是一种必备的设备,我们在生活中对于中心供氧系统的管道的规格以及管道的布置方式都是有要求的,下面厂家就给大家讲解一下关于中心供氧系统管道的相关讯息。

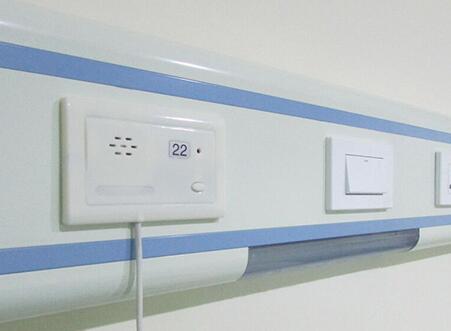

管道布置:1、 中心供氧站至大楼主管采用走廊架设至住院楼管道井处,每个病区横管安装在病区走廊吊顶内,使用管道U型螺栓固定在角钢支架上,支架用膨胀螺栓固定在墙上或焊在就近的钢结构上侧处。2、 病房内支管及终端均安装在组合式铝合金设备带内,这样既整齐又美观。

中心供氧管道规格中心供氧管道规格

(1)管道材质:根据YY/T0187-94的标准及医院的要求,本工程供氧选用紫铜管。吸引选用镀锌管和紫铜管。

(2)管道规格:中心供氧主管道选用ф16×1紫铜管,走廊干管选用ф12×1紫铜管,进入病房的支管选用ф8×1紫铜管。负压吸引主管道选用DN50镀锌管,走廊干管选用N25镀锌管,进入病房的支管选用ф8×1紫铜管。

大楼总管:氧站至住院楼管道井管径为φ22×1

大楼横管:每层病区走廊横管为 φ 14 × 1

病房支管:进入普通病房φ8×1

以上就是厂家给大家讲解的关于中心供氧系统中对于管道的规格以及管道布置方法,我们大家在选用中心供氧系统的时候要进行注意,后期我们还会继续为大家讲解其它关于中心供氧系统的相关内容,感兴趣的朋友们可随时访问我们的官方网站查询了解更多信息。
